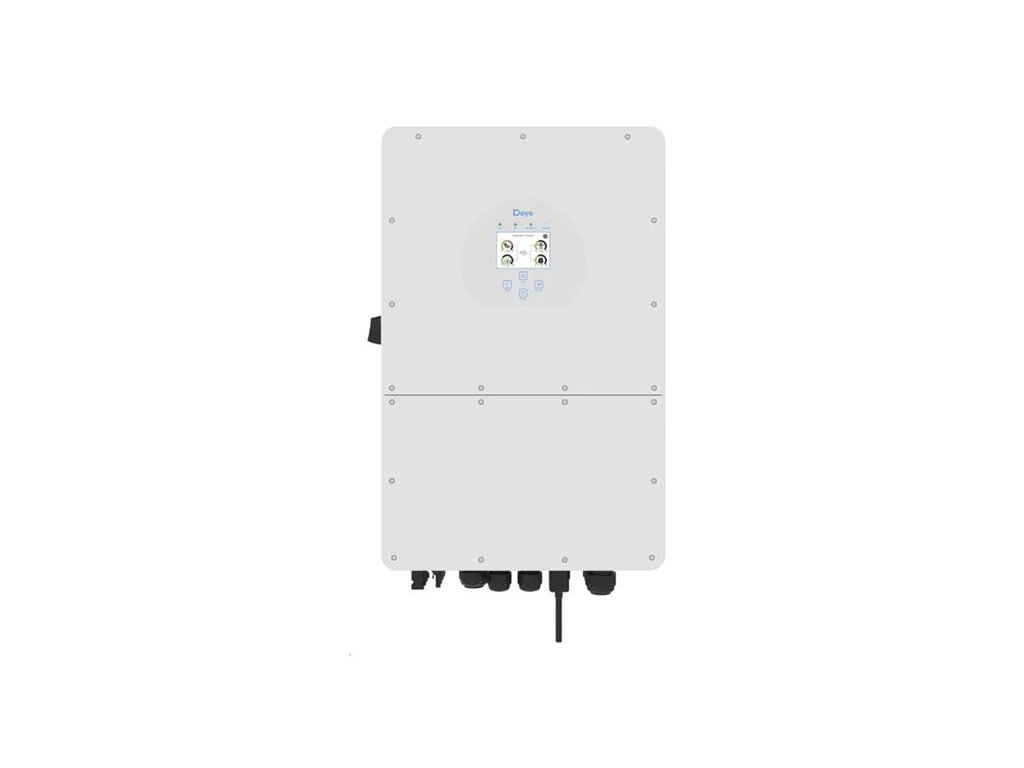

Střídač hybridní DEYE SUN-10K-SG01HP3-EU-AM2, 10kW, 3F, HV

SUN 5/6/8/10/12/15/20/25K-SG01HP3-EU-AM2 je zcela nová řada třífázových hybridních střídačů podporujících 160-700V HV baterii, zajišťující vyšší účinnost systému a nižší produkci odpadního tepla. Díky kompaktnímu propracovanému designu a prvotřídním technologiím tato řada zvládá převýšení výkonu FV soustavy až o 30% vůči jmenovitému výkonu střídače (poměr DC/AC = 1.3). Odpadá tak nutnost k FV soustavě volit vždy výkonově shodný model, což přináší úsporu v ceně instalace. Podporuje třífázový asymetrický výstup až 150% pro co nejširší uplatnění v rozličných podmínkách. Barevný LCD displej zajišťuje uživatelsky přívětivé rozhraní pro přehled i konfiguraci systému (řízení baterie, AC / solární nabíjení v závislosti na různých aplikacích atd.). Největší výhodou tohoto měniče je nastavitelný vstup / výstup „smart load“ kam lze připojit generátor, stringový měnič, nebo topnou patronu pro ohřev vody. Možnosti tohoto portu vám nabízejí využít podobné funkce jako wattrouter.


Hlavní parametry

Vysokonapěťové provedení pro vyšší účinnost
3-fázový asymetrický výstup
Dva MPPT trackery
Dva stringové vstupy (4 konektory)
Pracovní napětí MPPT 150 - 850V
Inteligentní monitorovací platforma
Unikátní funkce Smart Load, Grid peak shaving, phase balancing
Možnost zapojit až 10 paralelních jednotek
6 časových oken pro nabíjení a vybíjení

Toto zařízení je v seznamu výrobků programu Nová zelená úsporám (SVT35009)


Technické parametry

Baterie
Typ baterie: lithium-iont
Napětí baterie: 160 - 700 VDC
Max. nabíjecí proud: 37 A
Max. vybíjecí proud: 37 A
Počet bateriových vstupů: 1

FV vstup
Max. FV výkon: 13000 W
Max. DC napětí: 1000 V
Spouštěcí napětí: 180 V
Max. vstupní zkratový proud: 30 + 30 A
Max. vstupní provozní proud: 20 + 20 A

AC vstup / výstup
Jmenovitý činný výkon: 10000 W
Jmenovitý jalový výkon: 11000 VA
Max. přetížení: 1,5x jmenovitého výkonu po 10s
Jmenovité napětí: 220 / 380 V, 230 / 400 V
Typ zapojení: 3L + N + PE
Kmitočet sítě: 45 až 65 Hz

Účinnost
Max. účinnost: 97,6 %
EURO účinnost: 97 %
MPPT účinnost: >99 %

Funkce ochrany
DC přepólování
AC proudové přetížení
AC přepětí
Zkrat AC výstupu
Detekce DC složky na AC výstupu
Přepětí při prudkém poklesu zátěže
Detekce unikajícího proudu v PE
Přerušovač oblouků
Monitorování elektrické sítě
Ostrovní izolační funkce
Detekce vady uzemnění
Spínač DC vstupu
Detekce odporu DC svorkovnice
Proudový chránič (RCD)
Přehřátí
Přepěťové špičky
Třída přepěťové ochrany: typ II (AC), typ II (DC)

Ostatní parametry
Pracovní teplota: -40°C až +60°C
Vzdušná vlhkost: 0 - 100%
Max. nadmořská výška: 2000 m
Hlučnost: ≤ 55 dB
Chlazení: aktivní inteligentně řízené
Topologie: neizolovaný
Síťové normy: IEC 61727,IEC 62116,CEI 0-21,EN 50549，NRS 097,RD 140,UNE 217002,OVE-Richtlinie R25,G99,VDE-AR-N 4105
Bezpečnostní standardy: IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2
Třída ochrany vůči přepětí: OVC II (DC), OVC III (AC)
Rozměry: 408 x 638 x 237 mm (bez konektorů a držáků)
Hmotnost: 30.5 kg
Stupeň krytí: IP65
