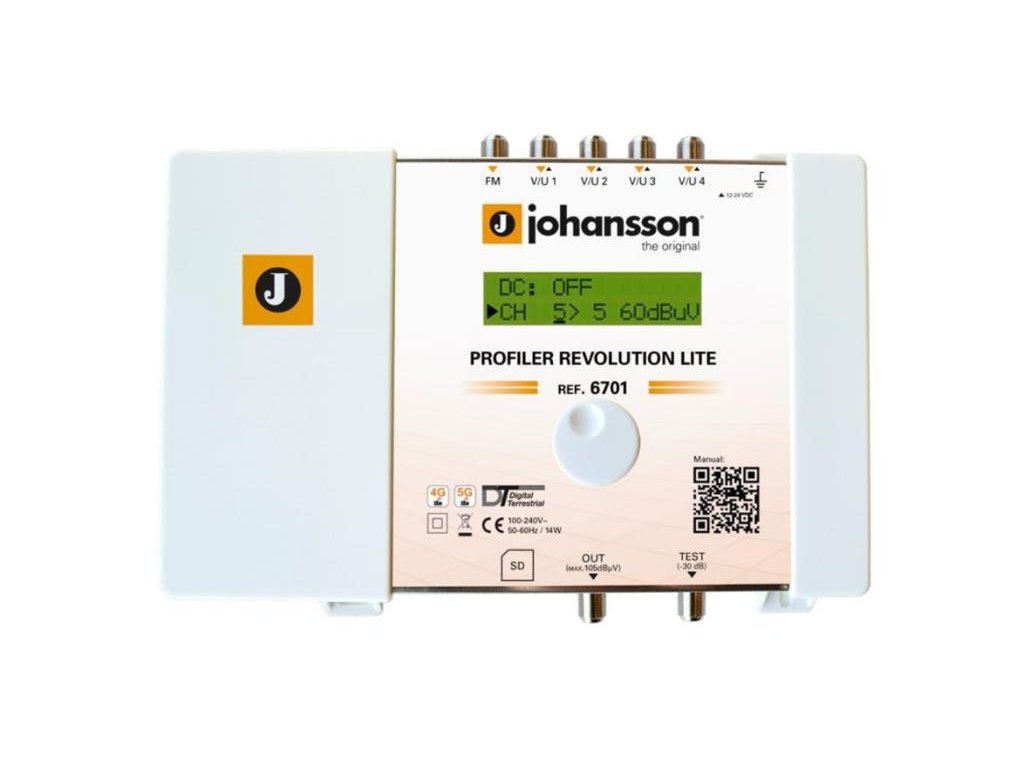

Anténní zesilovač programovatelný Johansson 6701 Profiler LITE

Anténní zesilovač programovatelný Johansson 6701 Profiler LITE
Programovatelný zesilovač je určený pro rozvody STA, ITR. Johansson Profiler Revolution 6701 LITE je snadno použitelný programovatelný zesilovač a kanálový konvertor (měnič kmitočtu) pro pozemní VHF / UHF a FM signály z několika vstupů s cílem poskytnout vysoce kvalitní signál. Zesilovač disponuje pěti vstupy : 1x FM + 4x VHF / UHF. Zesilovač sám detekuje nejvyšší TV kanál připojený do vstupu a podle toho zařazuje vstupní filtr typu horní zádrž pro omezení rušení v pásmu 5G, 4G (LTE) nebo je filtr vypnut při příjmu TV kanálů nad 790 MHz. Zesilovač automaticky načte a zobrazí úroveň signálu zvoleného TV kanálu, to znamená, že při nastavování nepotřebujete měřicí přístroj. Zesilovač umožňuje kmitočtovou konverzi jakéhokoliv vstupního TV kanálu v pásmech VHF a UHF na jakýkoliv jiný TV kanál v pásmech VHF a UHF, což je výhodné pro různé hotely a penzióny, kde mají rozsáhlé rozvody na vysokých kmitočtech velký útlum. V jednotlivých TV kanálech (nebo klastrech) je automaticky v reálném čase (do 20 vteřin) regulována úroveň signálu pomocí AGC, tak aby na výstupu zesilovače byly úrovně konstantní. Zesilovač umožňuje zpracovat více než 50 TV kanálů. Pokud požadujeme konverzi kmitočtu, může být v klastru jen jeden TV kanál. Na výstupu zesilovače je možné zařadit náklon 9 dB (oproti referenčnímu kmitočtu 174 MHz) pro kompenzaci útlumu rozsáhlého televizního rozvodu na vysokých kmitočtech. Do vstupů zesilovače je možné připojit externí předzesilovače, pak je nutno v Menu zapnout nápájení předzesilovače +12V nebo +24V. Nastavení celého modulu zesilovače je možné uzamknou heslem proti neprávněným změnám a také je možné nastavení uložit na SD kartu a při nastavování jiného modulu tyto parametry opět načíst z SD karty. Je možné taky přes SD kartu provádět upgrade softwaru.

Oproti osvědčenému Profileru 6700 má Profiler 6701 LITE o něco nižší zisk a selektivitu, ovšem je cenově dostupnější.


Parametry produktu:

- jednoduchá, intuitivní konfigurace
- 5 vstupů : 1x FM + 4x VHF / UHF
- 1 výstup hlavní, 1 výstup testovací -30 dB
- dokáže zpracovat a přenést více než 50 TV kanálů (multiplexů)
- možnost dálkového napájení externích předzesilovačů
- zabudované interní předzesilovače
- 32 programovatelných filtrů o nastavitelné šířce pro 1 nebo 2 multiplexy
- kmitočtová konverze kanálu VHF a UHF na jakýkoliv jiný v pásmech VHF a UHF
- regulace AGC v reálném čase (do 20 sec) v jednotlivých TV kanálech nebo klastrech
- nejostřejší filtry na trhu (50 dB na sousedních kanálech)
- zobrazuje úroveň jednotlivých TV kanálů - není třeba měřicí přístroj
- automaticky zařaditelné filtry 5G, LTE na vstupech
- možnost zařazení náklonu 15 dB na výstupu
- možná výměna zdroje bez demontáže modulu
- uzamčení nastavení modulu heslem
- možnost uložení a pozdější načtení konfigurace na paměťovou kartu SD


Technické parametry:

- počet vstupů: 5
- počet výstupů: 1 + 1 (test -30 dB)
- pracovní frekvence: FM (88 - 108 MHz), BIII / DAB (174 - 240 MHz), UHF (470 - 862 MHz)
- programovatelné vstupy: 1 - 4 VHF / UHF
- LTE ochrana: automatická volba 694 MHz, 790 MHz anebo vyp.
- počet / šířka filtrů: 32x cluster filtr / 8 MHz (1 kanál)
- celkový počet programovatelných filtrů: 32
- zesílení: FM 35 dB, BIII / DAB >65 dB, UHF >65 dB
- regulace zesílení: FM 20 dB, VHF / UHF automatické (AGC)
- max. vstupní úroveň: FM 37 - 77 dBµV, VHF 40 dBµV (u 64QAM s kódovou rychlostí 3/4) -109 dBµV, UHF 40 dBµV (u 64QAM s kódovou rychlostí 3/4) -109 dBµV
- max. výstupní úroveň: FM - 113 dBµV (60 dB / IM3), BIII / DAB / UHF - 120 dBµV (60 dB / IM3), VHF / UHF s 1x MUX - 113 dBµV, VHF / UHF s 6x MUX - 110 dBµV
- selektivita na UHF: 35 dB / 1 MHz
- natavení náklonu: 15 dB
- napájení předzesilovače: 12 / 24V, 100 mA max.
- napájení: 100 - 240V~AC, 50 Hz
- příkon: 14 W
- konektory: F konektor
- hmotnost: 0,8 kg
- rozměry: 217 x 165 x 59 mm
- provozní teplota: -5 až +50°C
