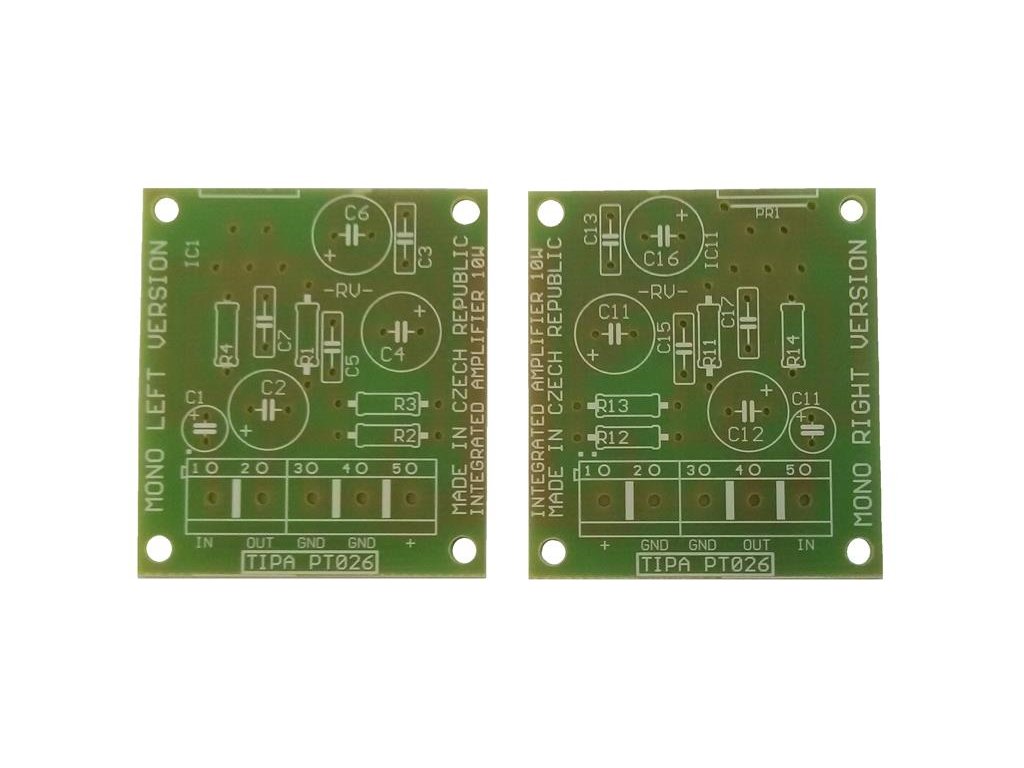

Plošný spoj TIPA PT026S Integrovaný zesilovač 2x10W

Plošný spoj TIPA PT026S Integrovaný zesilovač 2x10W
Plošný spoj ke stavebnici integrovaného zesilovače 2x10W o velmi malých rozměrech. Díky obyčejnému nesymetrickému napájení lze toto zařízení využít rovněž jako zesilovač do auta napájený z 12-ti volté baterie, použitý obvod TDA2003 je odolný proti napěťovým špičkám vznikajícím při startování motoru. Obsahuje ochranu proti přepětí, přehřátí a zkratu na výstupu.

Základní údaje
Napájecí napětí: 8 - 18 V
Proudový odběr: max 1 A na kanál při 18 V a Rz 4R
Frekvenční rozsah: 40 Hz - 15 kHz
Zkreslení: 0,15% při f = 1kHz, Pout = 7.5W
Vstupní citlivost: 50 mV
Vstupní impedance: 150k
Výstupní impedance: min 1.6R
Výstupní výkon: Rz = 2R, Pout = 10W; Rz = 4R, Pout = 6W
Rozměry DPS: 71.2 x 39.4 mm

V balení jsou 2 ks DPS pro stereo verzi zesilovače.


Podrobnější informace a podpora stavebnic TIPA na http://stavebnice.tipa.eu
